Mạch Sạc MPPT 5A Cho Pin Mặt Trời Có Hiển Thị

* MÔ TẢ CHUNG:

- Mạch Sạc MPPT 5A Cho Pin Mặt Trời Có Hiển Thị có dòng điện ổn định điện áp không đổi bước xuống 5A, với chức năng MPPT sử dụng tấm pin mặt trời để sạc pin có thể tăng dòng sạc lên hơn gấp đôi, rút ​​ngắn hiệu quả thời gian sạc và giảm khối lượng của tấm pin mặt trời.

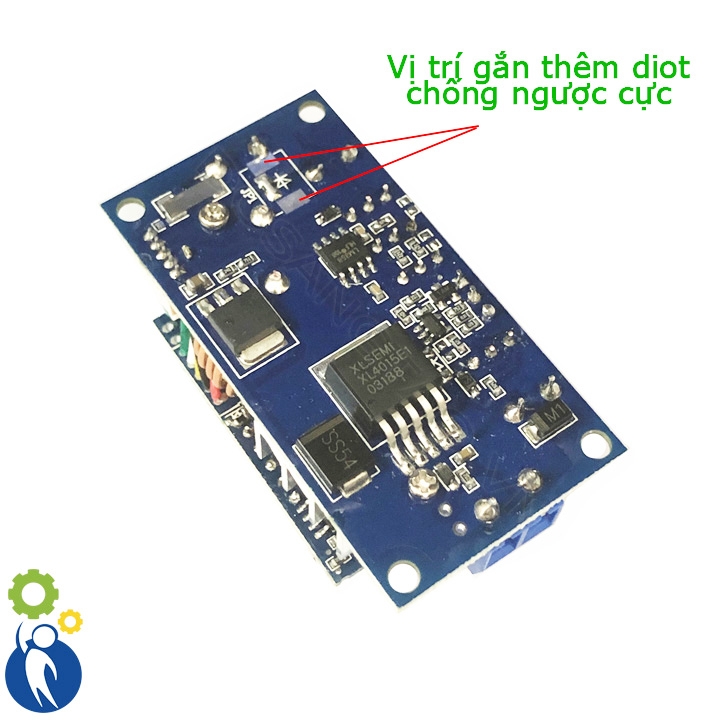

- Thiết bị này có chức năng chống trào ngược điện lên tấm nhưng không được kẹp nhầm bình acquy. Vui lòng gắn thêm diot chống ngược cực acquy

- Mô-đun có thể sạc pin cho ắc quy, pin lithium, v.v., có điều khiển bật đèn, thuận tiện cho việc quan sát trạng thái sạc.

- Mô-đun có thể được trang bị một vôn kế đa chức năng, điện áp đầu vào, điện áp đầu ra, dòng điện đầu ra, công suất đầu ra có thể được hiển thị trực quan và nó có thể được sử dụng mà không cần đồng hồ vạn năng. Có thể được sử dụng như một mô-đun trình điều khiển LED công suất cao.

* THÔNG SỐ, ĐẶC ĐIỂM KĨ THUẬT:

- Điện áp đầu vào: 6-36V

- Điện áp đầu ra: 1.25-32V có thể điều chỉnh liên tục

- Dải cài đặt điện áp MPPT: 6-36V

- Phạm vi dòng điện không đổi đầu ra: 0,05-5A, dòng điện làm việc lâu dài được khuyến nghị trong phạm vi 3A (Dòng điện không đổi đầu ra mặc định là 3A)

- Phạm vi của đèn chuyển đầu ra: 0,01-5A (mặc định dòng đèn là 0,3A) Phạm vi hiện tại sẽ có một chút lỗi do sự khác biệt của các thông số bộ phận.

- Nhiệt độ làm việc: -40 ~ + 85 độ

- Tần số làm việc: 180KHz

- Hiệu suất chuyển đổi: lên đến 95% (hiệu suất liên quan đến điện áp đầu vào, đầu ra, dòng điện và chênh lệch áp suất)

- Bảo vệ ngắn mạch: Có (giới hạn dòng điện là GT dòng điện không đổi đã đặt)

- Bảo vệ quá nhiệt: Có (tự động tắt đầu ra sau khi quá nhiệt)

- Bảo vệ đầu ra chống chảy ngược: không

- Bảo vệ kết nối ngược đầu vào: không (nếu cần thiết, vui lòng nhập Diode vào đầu vào)

- Kích thước mô-đun: 60x31x22mm

- Trọng lượng: 44g

* HƯỚNG DẪN SỬ DỤNG:

- Đèn báo sạc: đèn đỏ khi sạc, đèn xanh khi sạc đầy. Phương pháp phát hiện đèn quay là dòng điện. Khi tấm pin năng lượng mặt trời được sử dụng để cung cấp điện, dòng điện sạc trong giờ năng lượng mặt trời cũng rất nhỏ, thấp hơn dòng điện của đèn xoay, đèn xanh cũng sẽ sáng, nhưng lúc này nó chưa được sạc đầy. , hãy chú ý để phân biệt. Dòng sạc có thể được nhìn thấy trực tiếp hơn với đầu đồng hồ đã sạc.

- Chế độ đấu dây: khối thiết bị đầu cuối (đầu ra dây hàn khi được trang bị vỏ) IN là đầu vào, OUT là đầu ra

- Phương pháp lắp đặt: 4 vít 3mm

* LƯU Ý KHI SỬ DỤNG:

- Phát hiện hiện tại của mô-đun là phát hiện cấp thấp. Vui lòng không rút ngắn cực âm đầu vào và cực âm của đầu ra trực tiếp!
