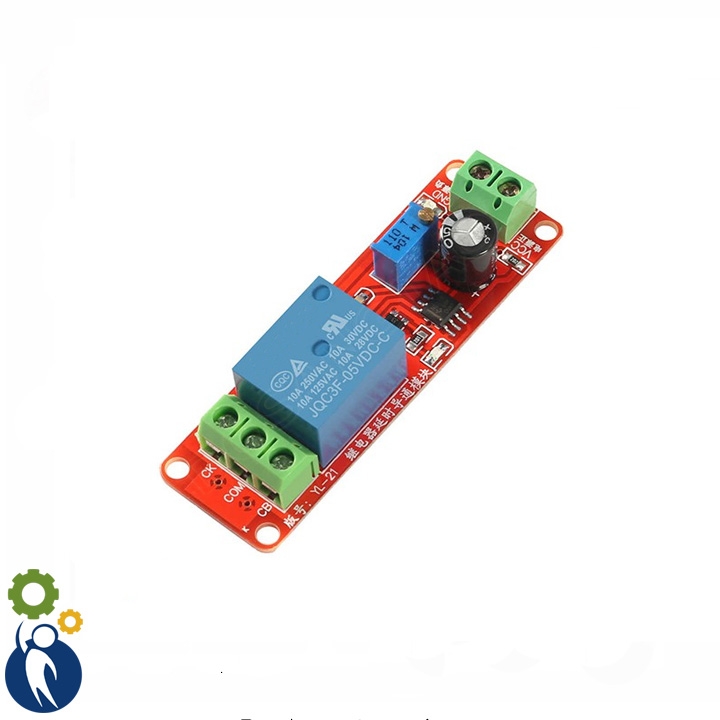

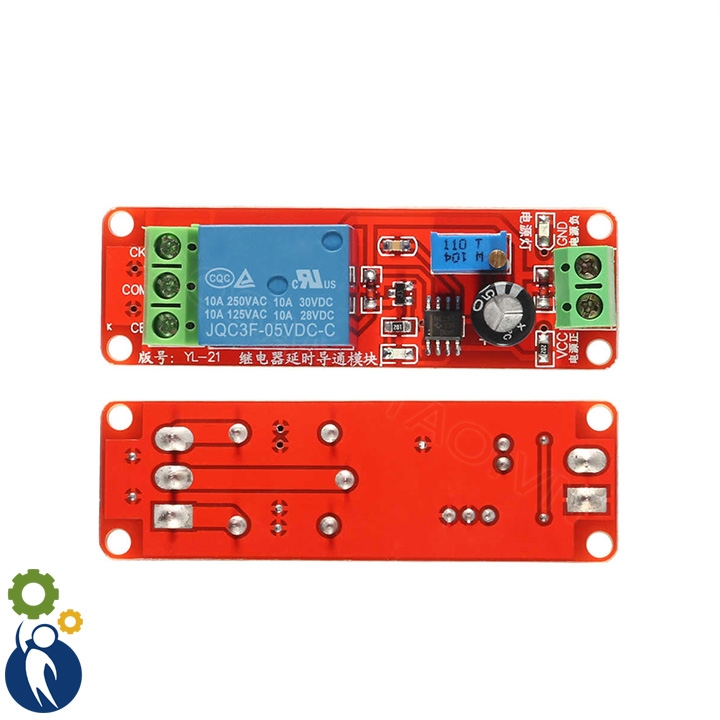

Mạch Tạo Thời Gian Trễ Đóng Ngắt Relay NE555 5V
Mã sản phẩm: G3TPMTGT0555
Xem đánh giá
Hết hàng
19.000₫
Giá cũ:
Rẻ hơn
Hoàn Tiền 100%
Trường hợp hàng giá
Được kiểm tra hàng
Mở hộp khi nhận hàng
Đổi trả hàng miễn phí
Trong 30 ngày sau khi nhận- Thông tin sản phẩm
- Hướng dẫn
- Đánh giá
- Mạch Tạo Thời Gian Trễ Đóng Ngắt Relay NE555 5V có 2 loại: Đóng Trễ và Mở Trễ
- Lưu ý 1: Để kiểm tra được mạch đóng trễ hay mở trễ cần test lại mạch.
- Lưu ý 2: Shop sẽ giao mẫu ngẫu nhiên, tùy đợt hàng trên mạch sẽ có ký hiệu khác nhau.
- Cách phân biệt:
+ Đóng Trễ : Khi cấp nguồn thì led 1 (led báo nguồn) sáng và led 2 (led báo trạng thái rờ le) tắt, sau 1 khoảng thời gian thì led 2 (led báo trạng thái rờ le) sáng cho đến khi được cấp nguồn lại.
+ Mở Trễ: Khi cấp nguồn thì led 1 (led báo nguồn) sáng và led 2 (led báo trạng thái rờ le) sáng, sau 1 khoảng thời gian thì led 2 (led báo trạng thái rờ le) tắt cho đến khi được cấp nguồn lại.
* MÔ TẢ CHUNG:
- Module relay tạo trễ đóng ngắt thiết bị loại đóng trễ hay còn gọi là relay đóng trễ là module tạo thời gian trễ 0-10s sử dụng IC NE555 với ngõ ra là tiếp điểm relay, được sử dụng trong ứng dụng cần tạo độ trễ để bật tắt thiết bị, ví dụ: bảo vệ loa…
- Cụ thể: Sau khi cung cấp nguồn điện 5-12v, relay sẽ không đóng ngay lập tức, sau khoảng từ 0 ~ 10s (có thể điều chỉnh) relay đóng lại và duy trì cho đến khi được cấp nguồn lại.
* THÔNG SỐ KỸ THUẬT:
- IC điều khiển: NE555
- Điện áp: DC 5V
- Điều chỉnh thời gian trễ (0 ~ 10 giây)
- Tăng chiết áp có thể tăng thời gian trễ
- Tăng điện dung C1 có thể tăng thời gian trễ
- Có đèn báo nguồn đầu vào
- Có thể điều khiển các thiết bị AC 220 V / 10A. (Thiết bị điều khiển tối đa 2000W)

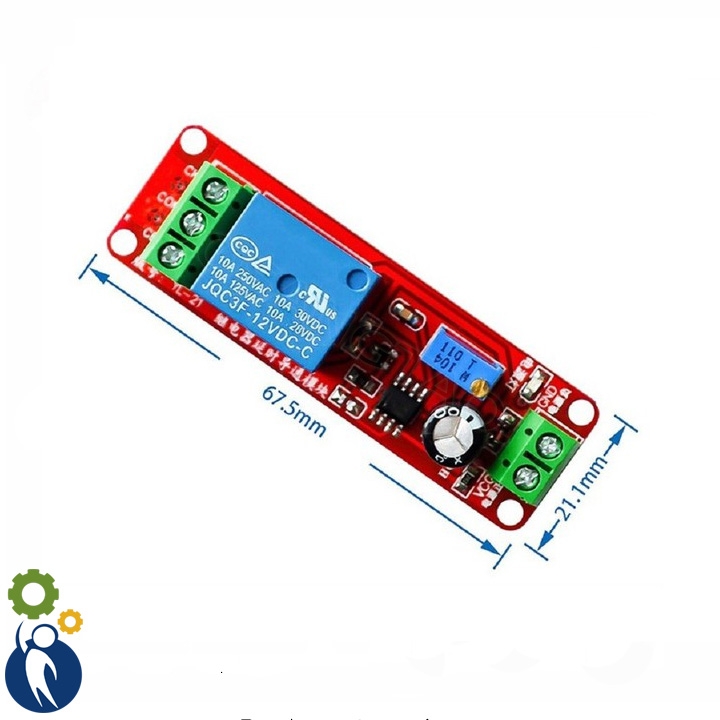

- Kích thước: 6.8CM * 2.1CM khoảng cách mở 61,5 * 16mm
- Trọng lượng: 20g
Module relay tạo trễ đóng ngắt thiết bị loại mở trễ
* MÔ TẢ CHUNG:
- Module relay tạo trễ đóng ngắt thiết bị loại mở trễ hay còn gọi là relay mở trễ là module tạo thời gian trễ 0-10s sử dụng IC NE555 với ngõ ra là tiếp điểm relay, được ứng dụng trong ứng dụng cần tạo độ trễ để bật tắt thiết bị, ví dụ: máy rửa tay, bình rót rượu tự động…
- Cụ thể: Sau khi cung cấp nguồn điện 5-12v, relay sẽ đóng ngay lập tức trong khoảng từ 0 ~ 10s (có thể điều chỉnh), sau khi hết thời gian trễ relay mở và duy trì cho đến khi được cấp nguồn lại.
* THÔNG SỐ KỸ THUẬT:
- IC điều khiển: NE555
- Điện áp: DC 5V
- Dòng điện khi relay đóng: 0.03A
- Điều chỉnh thời gian trễ (0 ~ 10 giây)
- Tăng chiết áp có thể tăng thời gian trễ
- Tăng điện dung C1 có thể tăng thời gian trễ
- Có đèn báo nguồn đầu vào
- Có thể điều khiển các thiết bị AC 220 V / 10A. (Thiết bị điều khiển tối đa 2000W)
- Công thức tính thời gian trễ: T=1.1*R*C, ví dụ: tụ 100uf, điện trở: 100K -> T= 1.1*100000 * 0.0001 = 11s
- Trọng lượng: 20g
